帶式烘干機現狀分析

　　烘干機種類繁多，應用領域也不一樣。我在這里只就帶式烘干機在實際應用中的一些狀況做一些闡述。
　　帶式烘干機是大批量連續式干燥設備，用于透氣性好的片狀、顆粒狀、和部分膏狀物料的烘干。具有干燥效率高、蒸發強度大、產品質量好等優點，在工業上應用很廣。帶式烘干機根據產能及使用溫度有重型帶式烘干機和輕型帶式烘干機之分。
　　輕型帶式烘干機（如網帶烘干機），多用于食品、蔬菜、煙草、醫藥等含水量大，熱敏性物料的烘干。烘干溫度低，烘干氣氛清潔，承載量一般不大。在這種環境下工作的烘干設備，使用壽命相對來說都較長一些。
　　重型帶式烘干機多數是用來烘干氧化球團、礦石、型煤、陶粒砂等工業原料的，在冶金、化工、煤炭等行業使用居多。這些行業使用的烘干機一般要求每小時的產量都在十噸以上，有的單臺產量每小時就達到六十噸左右。出于場地和烘干機制造成本等方面的考慮，烘干機不可能造的無限大，為了在有限的烘干面積下達到產能，就只能提高烘干溫度了，所以重型帶式烘干機的烘干溫度一般在100°到350°之間。烘干這類物料往往粉塵也很大；高的粉塵、高的烘干溫度、高的承載量，基于這種工況，重型帶式烘干機在整體結構、制作材料、零件熱處理等方面，都比輕型帶式烘干機的工藝要求更高。
　　當前的重型帶式烘干機也就是翻板烘干機了。翻板烘干機的結構強度高，篩板承載量大，被動軸設有重錘自動張緊機構，用來調節烘干機鏈條的膨脹與收縮；而且由于其特殊的翻板結構，翻板烘干機的烘干面積是同層數普通帶式烘干機的兩倍，這種結構充分利用了烘干機的有限空間，提高了烘干機的生產產能。因為翻板烘干機具有的這些獨特優勢，讓翻板烘干機成為許多用戶的。

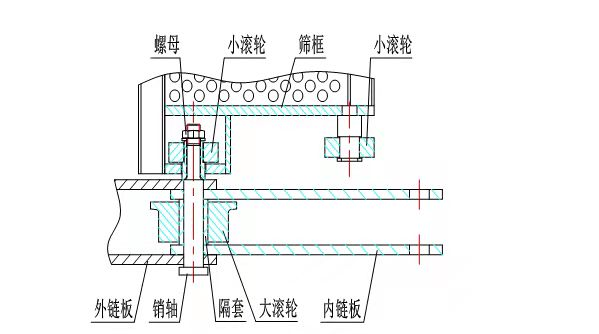

　　在翻板烘干機受到大家青睞的同時，翻板烘干機自身固有的缺點也一直困擾著烘干機的使用者和設備生產廠家。不光是翻板烘干機，其他形式的帶式烘干機也存在者同樣問題，即滾輪、銷軸、軸套等運動部件不耐磨壽命短，而且一次更換成本大，易損件更換困難（層數越多設備就越高，更換就越困難了）。翻板烘干機的鏈條鏈板結構如圖：
　　從翻板結構圖上可以看出，在烘干機運行當中所構成的摩擦副有：小滾輪與小銷軸、長銷軸與鏈板和大滾輪與軸套。小滾輪磨損后孔要增大，會從銷軸上脫落，小滾輪脫落后篩板會直接跟導軌接觸，刮蹭導軌甚至卡在導軌上造成鏈條拉斷或脫軌事故；長銷軸與鏈板雖然只在通過鏈輪時才有相對運動，但是因其接觸面小、徑向大，還有因烘干溫度高而引起的強度下降，這些因素都會加速鏈板孔的磨損。鏈板孔磨損拉長，鏈條節距就會增大，造成鏈輪與鏈條咬合不好，直至脫鏈停機；翻板烘干機雖然設有重錘自動張緊機構，但是兩側鏈條都是單獨張緊的，當在重錘作用下鏈條繃緊以后，由于零件制作的誤差積累或后天兩側磨損不均勻，就會出現兩根鏈條一長一短的現象；正常情況下，張緊軸與驅動軸應該是互相平行的，由于鏈條一長一短，張緊軸的一端就會向鏈條短的一側傾斜。張緊軸傾斜以后，鏈條也會跟著向傾斜的一側跑偏；這時候鏈條上的大滾輪的輪緣就會卡到鏈輪上，造成脫軌事故。

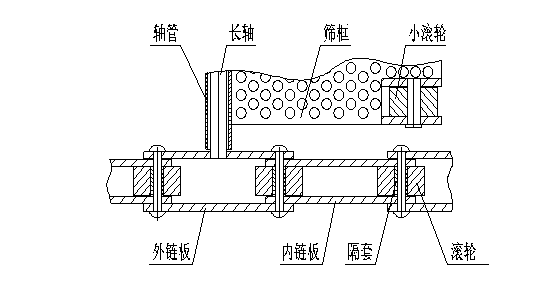

　　近兩年，市面上又出現了一種新型翻板烘干機，他的鏈板鏈條結構如圖：
　　這種烘干機應該屬于輕型烘干機。它的篩板是用單板制作的，沒有立筋做邊框，物料的承載能力會小一些，雖然有的廠家用五毫米厚的鋼板來制作篩板，但是對于垂直板面的壓力來說，抗彎強度是提高不了多少的。他的特點是外鏈板與銷軸和內鏈板與軸套是鉚接連接的，所以他們之間沒有相對運動。他的摩擦副是銷軸與軸套和軸套與大滾輪。銷軸與軸套接觸面大，徑向壓強小，這樣會延長鏈條的使用的壽命。他存在的問題是，由于軸套要與鏈板進行鉚接，為了保證軸套有一定的塑性，軸套熱處理硬度就不能太高； 在運行時，大滾輪與銷軸要做相對運動，軸套硬度提不上來，磨損過快，直接影響鏈條的使用壽命。因為是鉚接鏈接，所以軸套沒法更換，一般情況就是換掉整根鏈條，更換成本大。
　　針對這兩種翻板烘干機存在的問題，洛陽普樂公司的技術人員到現場做了大量調研，對烘干機的鏈板鏈條結構做了根本性的技術升級：1)銷軸、滾輪、軸套等運動部件進行淬火和氮化處理，提高表面硬度及光潔度，提高易損件的使用壽命；2）簡化運動部件種類和數量，降低更換成本；3）增設松鏈報警裝置，預防鏈條磨損松馳卡到主動鏈輪下面；4）加裝同步張緊機構，防止鏈條跑偏脫鏈；5）在保證烘干機烘干面積不變的情況下，增加烘干機篩板長度，降低烘干機的高度，使檢修更方便。
　　如果滾動輪里面壓裝石墨鑲嵌軸套，定期只更換軸套就行。
